2024-05-22 11:55:45 0
一、隔熱產(chǎn)品簡介
彩田BA-920水性納米屋面反射隔熱涂料是由中空陶瓷微珠、增強(qiáng)復(fù)合材料、熱反射物質(zhì)、水性納米粘結(jié)劑及優(yōu)良助劑制作而成，涂覆在基體表面，提供一個熱反射隔熱的涂層，采用全新第三代高反射隔熱降溫技術(shù)，是一種以納米復(fù)合樹脂為基料的高反射，防曬，熱反射，隔熱，降溫，輻熱，清涼，恒溫，防水，耐候，防護(hù)于一體的多功能反射防曬涂料，底材降溫20-30℃，內(nèi)部降溫8-12℃，保護(hù)底材延長壽命。
二、產(chǎn)品特點&使用范圍
產(chǎn)品特性：
1、彩田BA-920水性納米屋面反射隔熱涂料：采用全新第三代高反射技術(shù)，反射率＞90%，高反射紅外線，可見光，和紫外線，有效避免太陽熱能在底材表面聚集，減少底材內(nèi)外溫差，阻止熱傳導(dǎo)和熱輻射，降溫效果人身體感十分明顯，持久恒溫，節(jié)能降低制冷成本。
2、具備優(yōu)異的半球發(fā)射率，半球發(fā)射率＞87%，進(jìn)一步增強(qiáng)熱能反射，高防曬防熱，阻止熱能聚集，直觀的作用是底材和內(nèi)部二次降溫。
3、兼具高熱輻射和隔熱性能；高輻射率：涂層將吸收的熱能輻射出去，散熱降溫，降低底材溫度；出色隔熱性能：可將熱能阻隔減少向底材傳熱；熱輻射和熱阻隔雙效作用下，讓太陽熱無懈可擊。
4、防污性能優(yōu)異，避免涂層表面落灰和產(chǎn)生雨痕，保證涂層的高反射性不受表層污物的影響。
5、防水，防潮，防腐，耐老化，壽命長，高保色；自然固化，涂裝便捷，涂裝設(shè)備無特殊要求，一般工人即可完成涂裝。
使用范圍：
彩田BA-920水性納米屋面反射隔熱涂料可涂裝在：各種金屬，不銹鋼，彩鋼板，鋁材，PVC，塑料，木質(zhì)，混凝土，水泥，玻璃，磚瓦，玻璃鋼， 既有涂層和其他底材等表面，作高反射熱，高防曬降溫使用。
三、施工流程說明

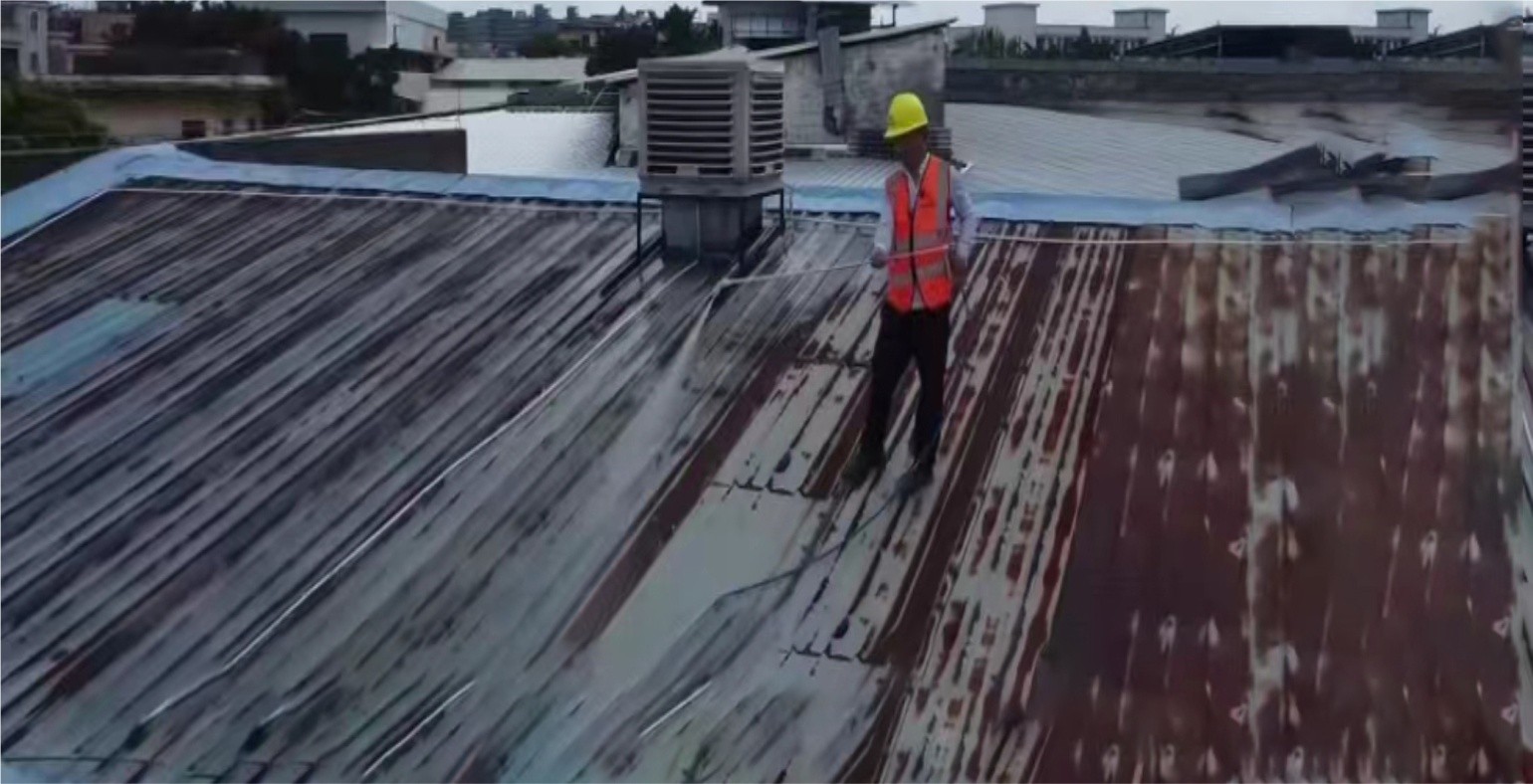

（1）基層處理
施工前認(rèn)真檢查金屬屋面,確保金屬屋面牢固、無銹蝕，無積水、粉塵、油跡、污垢物及其它松散物。不符合上述條件應(yīng)分別作如下處理：
1、高壓氣槍把所有的雜質(zhì)灰塵清理干凈；噴砂至最小Sa2級，動力工具清潔至St3級。基面要求：平整、堅固，陰陽角平整、順直。無灰塵、蜂窩麻面、鐵銹、鋼筋頭、起砂、松動、裂縫，砂眼?；?/span>面驗收合格后，才可進(jìn)行下一步施工。
2、更換已生銹固件，在合適的位置增加固件;
3、局部生銹的地方，用砂紙將生銹區(qū)域打磨干凈，直至呈現(xiàn)金屬原色;
4、清除積水、粉塵、油跡、浮銹、污垢物及其它松散物；做好成品與半成品的保護(hù)工作。包括門、窗及門窗框和玻璃；戶外落水管；其它外墻裝飾物等。

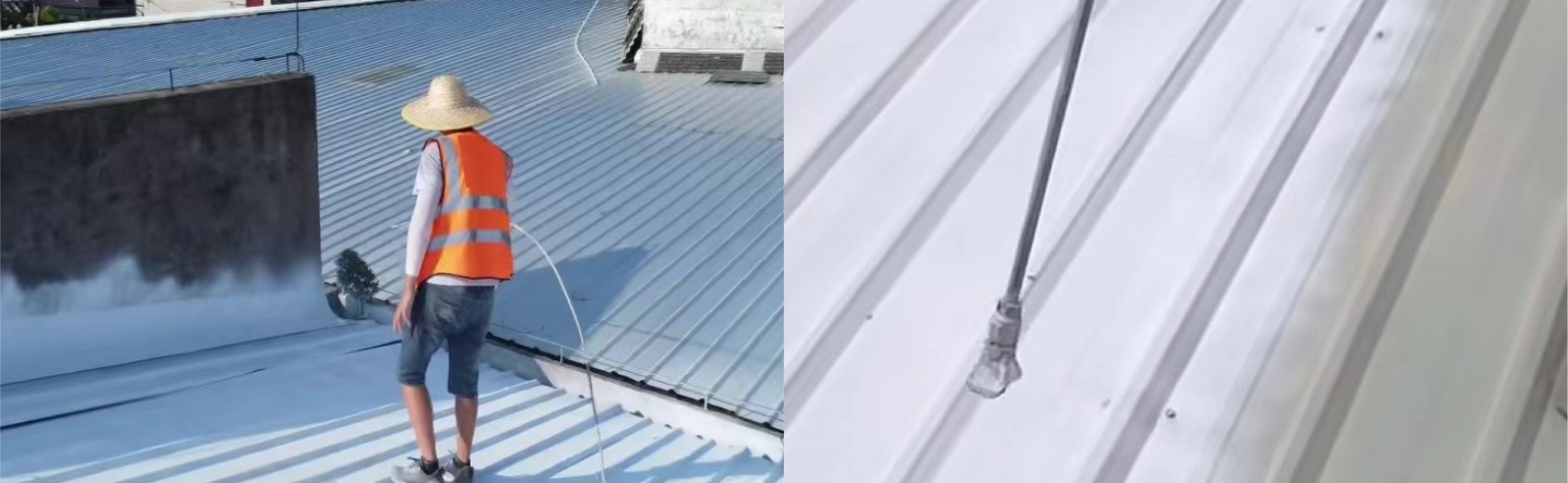

（2）隔熱涂料施工
1、可加入10-30% 的干凈的水，確保攪拌均勻再噴。
2、彩田BA-920水性納米屋面反射隔熱涂料：建議采用無氣噴涂，噴涂一道不大于2mm，待表面指觸干后噴涂第二道，如此直到噴到需要的膜厚。也可采用刮涂，一道刮涂不宜超過 2mm，待表面指觸干后，刮第二道。
3、以3mm厚度為例：須噴兩遍，第一遍1㎜，第二遍2㎜，損耗噴涂用量大概為：1㎜的厚度要1.1公斤/平方米。
（3）注意事項
施工條件：施工表面必須清潔且溫度高于露點以免凝露。在10℃以上使用以確保施工水的揮發(fā)和干燥。油漆儲存和施工狀態(tài)應(yīng)該在10℃以上為宜，如果相對濕度大于85%，施工空間應(yīng)保持良好的通風(fēng)促進(jìn)水的揮發(fā)和干燥。如果直接施工在含熱量的表面，表面溫度不能超過80℃避免起泡。
漆膜厚度：根據(jù)使用目的和區(qū)域調(diào)整漆膜厚度，但會影響涂布率、稀釋劑用量、干燥時間和重涂間隔。通常單道厚度為500微米，表干后可噴涂第二道，避免一道噴涂過厚導(dǎo)致起泡和其它缺陷。
產(chǎn)品參數(shù)
序號 | 項目 | 指標(biāo) |
1 | 容器中狀態(tài) | 經(jīng)攪拌易于混和均勻，無結(jié)塊，呈漿狀 |
2 | 施工性 | 施涂無障礙 |
3 | 固含量/ % | ≥50 |
4 | 密度/(g/ml) | ≤0.60 |
5 | 表干時間/h | ≤4 |
7 | 粘結(jié)強(qiáng)度 | ≥1.5MPa |
8 | 初期干燥抗裂性（3h） | 無裂紋 |
9 | 耐凍融循環(huán)性15次試驗后 | 涂層無開裂、脫落、起泡現(xiàn)象 |
10 | 耐濕熱504h試驗后 | 涂層無起層、脫落現(xiàn)象 |
11 | 導(dǎo)熱系數(shù)/(W/m*K) | ≤0.056 |
12 | 耐鹽霧腐蝕性要求，1000h | 涂層無起泡，明顯的變質(zhì)，軟化現(xiàn)象 |
13 | 耐暴熱時間720h實驗 | 涂層無起層、脫落、空鼓、開裂現(xiàn)象 |
14 | 不透水性要求，1.0MPa的壓力下 | 不小于30min |
15 | 24h耐汽油試驗后 | 無起泡、剝落、粉化、變色等現(xiàn)象 |
16 | VOC排放 | ≤120g/L |
17 | 柔韌性 | ≤50㎜ |
深圳彩田化工 | 19年專注更專業(yè)
點
擊
隱
藏
QQ咨詢
