性色a码一区二区三区天美传媒_精品99日产一卡2卡三卡4_麻麻张开腿让我爽了一夜_久久久国产精品无码免费专区_亚洲va欧美va国产综合

概 述

BA-1000W水性高強環(huán)氧砂漿是一種用于混凝土缺損快速修補和加固施工的專用材料。具有高強度，高粘接力，優(yōu)異的抗壓強度和不燃的特性。

BA-1000W水性高強環(huán)氧砂漿是由支鏈雜化納米材料改性的非離子型自乳化脂肪胺與雙酚A型二縮水甘油醚及多支鏈脂肪鏈段單縮水甘油醚加上級配級骨料經(jīng)科學配比。

特 性

1、抗沖擊，耐振動，韌性好，抗壓強度高;

2、常溫施工，不粘器具、施工方便快捷;

3、無毒、無污染;

4、對舊混凝土基層有良好的粘結力;

5、可潮濕基層粘接，綠色環(huán)保，燃燒等級可達A級。

優(yōu) 勢

水性環(huán)保、綠色產(chǎn)品。

防水防潮，強度高，

操作簡單，施工快捷，可大面積施工，

可用作找平層，成本低，也可以做中涂層，可做2mm的厚度，

與基面的附著力大大加強，表面強度更高，增加地面強度。

適用范圍更廣泛，可在油性涂料上施工，也可在水性涂料上施工

材料兼容性高，可以在任何材質上施工。

用 途

1、混凝土結構缺損、蜂窩、麻面的修補與加固;

2、水工建筑物過流面的抗沖磨損、抗氣蝕與抗凍融破壞后的修復與保護;

3、化工廠、碼頭等混凝土或金屬構件抗酸堿鹽腐蝕的防護與修補;

4、公路、橋梁等主要受力構件的修補與加強;

5、機場跑道、車間等工程部位的抗磨損防護與修補;

6、混凝土管道表面缺陷和連接處的快速封閉粘結;

7、預制構件裝配縫隙的灌注修補。

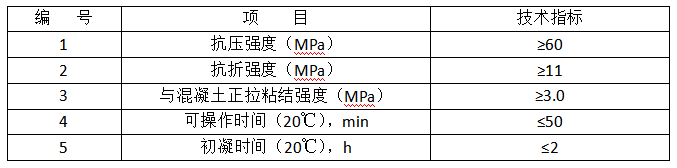

性能指標

施工說明

①BA-1000W做界面劑時：

甲乙組按比例混合(3:1)充分攪拌，乳化3-5分鐘后，加混合后總量15%的水(即甲組份的20%)攪拌后均勻輥涂在地面上。

②施工水性環(huán)氧剛強砂漿

先將BA-1000W按比例充分混合攪拌，等待3-5分鐘完全乳化，(乳化標準同上)按比例依次加入水泥和石英砂均勻攪拌混合，最后按比例加入水均勻攪拌形成水性剛強砂漿。

檢驗標準：用透明杯取少量攪拌后的混合物，如杯底有油珠則表示未乳化完成，需繼續(xù)攪拌;若無油珠，則表示乳化完成

施工方法

1、基層要求及處理：

打磨去除混凝土基層表面的疏松層，露出堅實基面，徹底掃凈表面浮灰，基層要求堅固，干燥;無貫通寬裂縫。

2、材料配制：

a、乳液配比：BA-1000W甲組份 ：BA-1000W乙組份=3：1(重量比);

b、BA-1000W水性高強環(huán)氧砂漿配比：BA-1000W甲組份 ：BA-1000W乙組份：BA-1000W骨料：水=3：1：24：4 左右(重量比)，根據(jù)氣溫、立面或平面施工水的用量;

c、甲、乙組份取料容器分開使用，每次配料不宜過多，隨配隨用，40分鐘內用完。

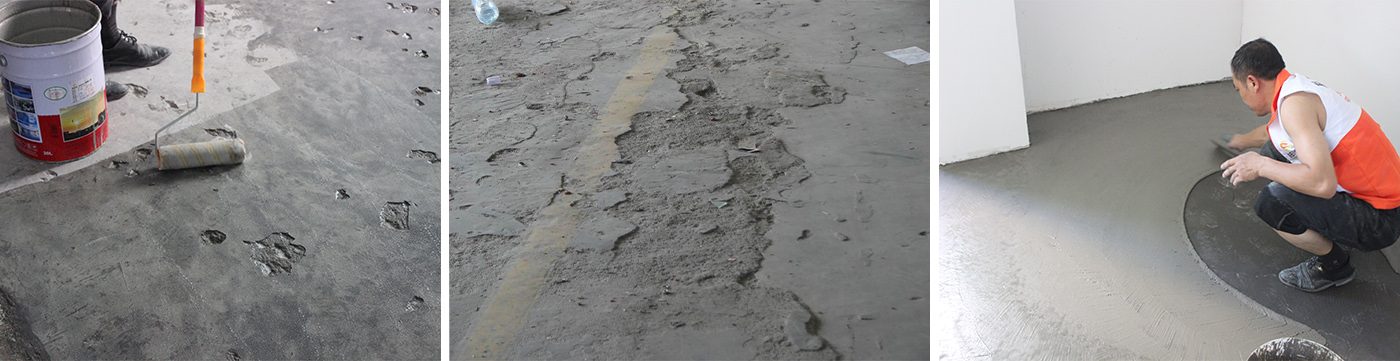

3、施工：

a、涂刷乳液：將配制好的BA-1000W乳液攪拌均勻，采取滾涂或刷涂的方法，在處理好的基層上涂刷均勻，厚薄一致，確保完全涂滿基層。間隔2~4小時可以進行下道工序;

b、刮涂砂漿：在乳液固化后, 立即用平刀批掛配制好的BA-1000W砂漿;

c、養(yǎng)護：一般無需養(yǎng)護，但刮涂較厚時，要養(yǎng)護2天。。

參考用量：2㎏/㎡左右(以結合層厚度1mm計)

包裝：BA-1000W甲組15公斤/桶，BA-1000W乙組5公斤/桶，BA-1000W骨料25公斤/袋

工具清洗：水。

施工條件：建議在10℃以上使用本品。為避免水汽凝結，要求施工基面干燥潔凈,基面含水率小于4%，空氣相對濕度小于85%。在狹窄空間內施工和干燥期間，應保持良好的通風。

先涂油漆：先涂環(huán)氧底油和中涂。

加涂油漆：無。

注意事項

a、現(xiàn)場使用時，嚴禁在BA-1000W中摻入任何外加劑、外摻劑。不得與其他廠家生產(chǎn)的材料混用，以確保工程質量。

b、使用后立即用水清洗工具，固化后的材料只能用機械方法清除。

貯 存：密封貯存于陰涼通風處，防潮、防曬、防凍。

保 質 期：未開封為12個月。

安 全

小心使用本品。吞服是有害或致命的，如果吞服應立即求醫(yī)。皮膚、眼睛不得接觸本品。時刻注意采取預防措施，防火防爆。殘留物的處理應遵守有關國家或當?shù)卣陌踩ㄒ?guī)。

重要聲明

彩田公司保證產(chǎn)品生產(chǎn)質量。這里提供的建議和信息來源于我們獨立的實驗室，在可控的條件下是準確無誤的，但是由于在產(chǎn)品使用過程中，我們無法進行直接和持續(xù)的控制，因此，無論是否采用所提供的建議、推薦、方案和資料，彩田公司不承擔由于產(chǎn)品使用而引發(fā)的任何直接或間接責任。

以上信息來源于深圳市彩田化工有限公司，轉載請注明來源。
